北斗三号指挥型用户机  产品型号TCBD-Z3-BD3

北斗三号指挥机是兼容北二/北三卫星导航定位系统的北斗指挥型用户终端。该终端具备指挥兼收功能，最多可以管理5000个下属用户。终端使用通播通信可向所辖用户终端发送指挥信息，通过兼收功能兼收下辖用户的通信、定位信息。该终端适用于固定指挥所、移动指挥所、指挥方舱等多种场合的安装使用。

产品特色

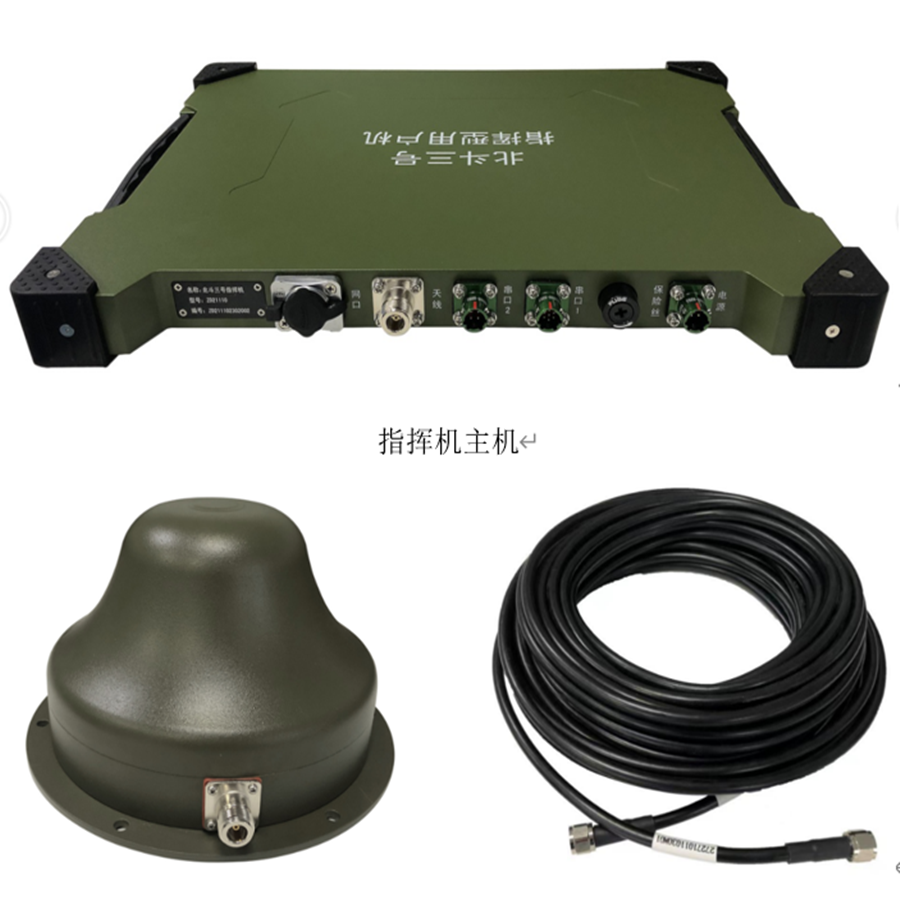

Z3型北斗三号指挥机（兼容北斗二号）由主机、有源天线、射频电缆、串口连接线、电源适配器组成。备注：射频线缆标配长度20米
1) 点播通信；
2) 组播通信；
3) 通波通信；
4) 指挥兼收；
5) 位置报告；
6) 卫星定位功能

技术指标

1) 接收信号频率：S2C 2491.75MHz±8.16MHz；
2) 接收灵敏度：天线方位角0°~360°，仰角30°~90°，用户机天线接收卫星信号电平为-153dBW时，接收信号误码率≤1×10-5（数据段24kbps信息帧）；
3) 接收通道数：≥4；
4) 双向零值：1ms±10ns；
5) 通道时差测量误差：≤5ns(1σ)
6) 北三发射信号频率：Lf1 1614.26±4.08MHz、LF2 1618.34MHz±4.08MHz ； 北二发射信号频率：L频点1615.68±4.08MHz。
7) 发射信号频率准确度：优于5×10-7；
8) 发射信号EIRP值：方位角0°~360°，仰角20°~90°时，发射信号EIRP值≥4dBW，且≤13dBW；
9) 载波相位调制偏差：≤3°
10) 发射信号载波抑制：≥30dB。
11) 数据接口：RS232
12) 网络：RJ45
13) 电源设配器：100~240VAC，50~60Hz市电转DCDC24V；
14) 内置锂电池：14.8V/3200mAh
15) 待机功耗：≤10W；
16) 振动：能承受GJB150.16中“第8类 陆地机动”所规定的试验条件，而具有保持结构和性能完好的能力；
17) 整机外形尺寸（mm）：主机（长×宽×高）：410×310×41；
18) 天线（直径×高）：φ190×80；
19) 整机重量：≤7Kg（不含笔记本电脑及配套电缆）
